Mieten Sie ganz einfach: TES HYGROT650Testo -  Hygrotest 650 PHT -20/180

Hochleistungsmesssystem

(Testo AG)

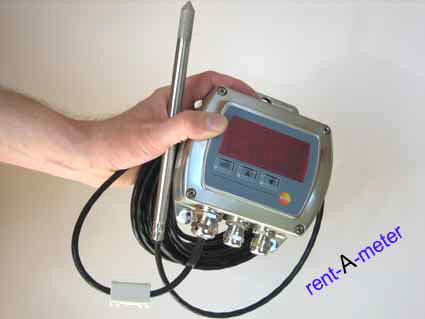

Der Testo Hygrotest 650 Messumformer mit Edelstahlsonde und Edelstahlsinterkopf ermöglicht das hochpräzise und zuverlässige Messen von Feuchte und Temperatur selbst unter schwierigsten Umgebungsbedingungen.

Testo hat speziell für diese anspruchsvollen Anwendungen eine neue Familie industrieller Feuchte- und Temperatur-Messumformer entwickelt. Der integrierte Mikroprozessor übernimmt die Linearisierung und Kompensation der Feuchte über den gesamten Temperaturbereich -20...+180°C. Dies garantiert höchste Genauigkeit.

Neben den gemessenen Größen der relativen Feuchte (%rF) und der Temperatur (°C oder °F) sind weitere Grössen berechenbar. Hierzu zählen: Taupunkttemperatur (°Ctd oder °Ftd), Feuchtegrad (g/kg), absolute Feuchte (g/m3) und Feuchtkugeltemperatur.

Mess-Sonde

  • Material / Farbe 1.4571 blank
  • Länge 210 mm inkl. Schutzkappe
  • Durchmesser 12 mm
  • Leitungslänge 10 m bis Fühlerspitze
  • Sensorschutzkappe Edelstahlsinterkappe

Messumformer

Diese Ausführung des Testo Hygrotest 650 PHT wird als Zweileiter-Messumformer angeschlossen:

Ausgangssignal des Testo Hygrotest 650 PHT -20/180:

  • 4...20 mA = 0...100% rF,
  • 4...20 mA = -20...+180 °C

Zweileiter-Messumformer dienen zur Umformung von nichtelektrischen Größen, z. B. Temperatur, Druck, relative Feuchte in ein elektrisches Einheitssignal von 4...20 mA. Die Messumformer werden über nur 2 Leitungen mit einer Gleichspannungsquelle verbunden. Die Stromaufnahme der Messumformer aus der Gleichspannungsquelle ändert sich im Bereich von 4...20 mA in Abhängigkeit von der zu messenden Größe.

Die Vorteile des Zweileitersystems liegen einmal in dem äußerst geringen Installationsaufwand und beim problemlosen Anschluss. Die Länge der Leitungen hat keinen Einfluss auf das Messsignal. Ein weiterer Vorteil liegt in dem so genannten ”live-zero” Signal d. h. die Messgröße 0 entspricht einem Strom von 4 mA. Dadurch wird auch dieser Wert eindeutig übertragen und kann nicht z. B. mit einer ausgeschalteten Anlage oder einem Leitungsschaden verwechselt werden.

Anzeige

Der Testo Hygrotest 650 verfügt über ein Display zur direkten Anzeige der Messwerte und eine Bedienoberfläche. Die robuste LED-Anzeige sorgt für gute Ablesbarkeit und einfache Bedienung.

Weitere technische Daten

Skalierbare Ausgänge, galvanisch getrennt:

  • Feuchte und Temperatur oder
  • 2 x Feuchtegrößen

Versorgung 24 VDC (12...30 VDC)

  • Max. Bürde ohne Display 500 Ω (0...20 mA)
  • Mit sep. gespeistem Display 500 Ω (4...20 mA)
  • Max. Bürde mit schleifengespeisten Display 50 Ω (4...20 mA); Versorgungsspannung min. 20 VDC

Stromaufnahme Max. 2 x 21 mA (4...20mA)

Ansprechzeit t90 10...20 s

Daten bezogen auf Nenntemperatur 25 °C

EMV: laut Richtlinie 89/336/EWG

Strömungsfestigkeit:

  • 30 m/s mit Metallsinterkappe
  • 2...3 m/s ohne Sensorschutzkappe

Anwendungsbereiche und Anwendungsbedingungen:

  • starke Strömungen bis 10 m/s mit wenigen Partikeln ohne weitere Maßnahmen möglich
  • Strömungen >10 m/s oder bei Anwesenheit vieler Partikel Abprallblech in Strömungsrichtung und Fühler im Windschatten montieren
  • bei möglicher Kondensatbildung Sonde so einbauen, dass das Kondensat ablaufen kann oder gegebenenfalls Teflonsinterkappe mit Bohrung verwenden
  • Feuchtemessung in Druckatmosphären ist mit Edelstahlrohrsonde ohne weiteres möglich bis zu einem Druck bis zu 10 bar. Geeignete druckdichte Befestigung verwenden. Jedoch nicht die komplette Sonde (inkl. Leitung) in den Druckbereich einbringen.
  • Feuchtemessung in von Luft abweichenden Gasen können den Feuchtesensor schädigen und sind deshalb mit dieser Konfiguration nicht zulässig.

Feuchteabgleich

Für den einfachen Abgleich des Messsystem gibt es zwei Möglichkeiten:

  • Vergleich mit Testo 400 mit Referenzfeuchtefühler oder
  • Verwendung des Feuchteabgleichsets

Lieferumfang

  • Testo Hygrotest 650
  • Hochleistungs Feuchte-/Temperatur-Messsonde
