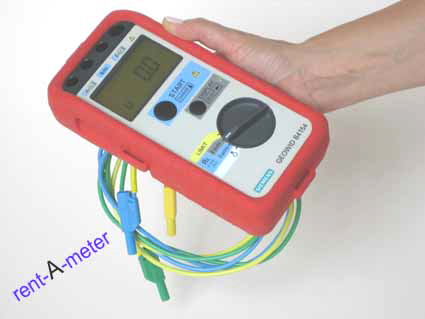

Mieten Sie ganz einfach: SIE B4154xxxx02Siemens B4154 auch LEM NORMA Handy GEO

(LEM NORMA GmbH/Siemens)

Das Siemens B4154 ist ein robustes, bedienungsfreundliches Messgerät für dreipolige Erdungsmessungen und zweipolige Wechselstrom-Widerstandsmessungen.

Zur Messung des Erdungswiderstands werden Erdungssonden gesetzt und mit dem Siemens B4154 der Erdungswiderstand gemessen. Erdungsmessungen werden durchgeführt, um die Betriebssicherheit zu gewährleisten und Versorgungsqualitätsprobleme zu verringern. Das Siemens B4154 ist äußerst leicht und daher ideal zur Messung von Blitzschutzsystemen und zur periodischen Überprüfung während der planmäßigen Instandhaltung geeignet.

Besonderheiten:

  • Dreipolige Erdungsmessungen
  • Zweipolige AC-Widerstandsmessungen
  • Wechsel- und Gleichspannungsmessung
  • Große Doppel-Digitalanzeige mit Balkendiagramm und Hintergrundbeleuchtung
  • Grenzwerteinstellung zur automatischen Auswertung der Messwerte

Technische Daten:

Anzeige:

3½-stellig (1999 Digit ) 7 Segment Flüssigkristall, Ziffernhöhe 16mm, 16teiliger Analogbalken mit Over- bzw. Underloadanzeige und Zusatzzeichen, zuschaltbare Beleuchtung

Klimaklasse:

KGW nach DIN VDE 40040

Arbeitstemperatur Bereich:

- 10°C …… + 50 °C

Betriebstemp. Bereich:

0 °C … + 30 °C

Referenztemp. Bereich:

23 °C (± 2 °C)

Lagertemp. Bereich:

- 20 °C … + 60 °C

Sicherheit:

Schutzklasse II (Schutzisolierung)

Max. Spannung gegen Erde IEC 1010-1:

600 V nach IEC 1010 Teil 1 CAT. II,

Verschmutzungsgrad

2

Schutzart gemäß DIN VDE 40050:

IP 40

Batterietype:

Alkali, 9V IEC 6LR61

Eigenabweichung:

bezieht sich auf den Referenztemperaturbereich und wird 3 Jahre gewährleistet

Betriebsmeßabweichung:

berücksichtigt Einflüsse der Betriebstemperatur. Gebrauchslage und Versorgungsspannung haben keinen Einfluß.

Abmessung:

113 (B) x 54 (H) x 216 (L) mm

Gewicht:

ca. 600 Gramm

Erdungswiderstandsmessung (RE 3-polig)

Meßmethode: Strom- und Spannungsmessung nach IEC 61557-5

Leerlaufspannung: <25 V AC

Kurzschlussstrom: >50 mA AC

Messfrequenz: 128 Hz, Störunterdrückung bei 16 2/3 Hz, 50 und 60 Hz >80 dB

Meßbereich [Ohm]

Auflösung [Ohm]

Anzeigeber. [Ohm]

Eigenabw.

Betriebsmessabw.

0,15…20

0,01

0…19,99





200

0,1

20,0…199.9

± (6% v.MW + 5D)

± (8% v.MW + 5D)

2000

1

200…1999





Meßbereich [Ohm]

Auflösung [Ohm]

Anzeigeber. [Ohm]

Eigenabweichung

Betriebsmessabw.

0,15…20

0,01

0…19,99





200

0,1

20,0…199.9

± (6% v.MW + 5D)

± (8% v.MW + 5D)

2000

1

200…1999





RH- und RS-Messbereiche fix 200 kOhm. Automatische Umschaltung der Mess-auflösung (Anzeigebereich) in Abhängigkeit von RH, automatische Überprüfung von Sonden-, Hilfserder- und Erderwiderstand mit Warnung bei Meßwertabweichung >30%.

Widerstandsmessung (RE 2-polig)

Meßmethode: Strom-, Spannungsmessung

Leerlaufspannung: <25 V AC

Kurzschlußstrom: >50 mA AC

Meßfrequenz: 128 Hz, Störunterdrückung bei 16 2/3, 50 Hz und 60 Hz >80 dB

Störspannungsmessung (AC/DC)

DC oder Mittelwertgleichrichtung bei AC, kalibriert für Effektivwertanzeige bei Sinus.

Messbereich

Auflösung

Anzeigebereich

Eigenabweichung

1…30 V

0,1 V

0…30,0 V

± (10% v. MW +5D)

Umax:

30 Veff

Max. zulässige Überlast:

zwischen Erder, Hilfserder und Sonde 250 Veff

Eingangswiderstand:

ca. 1 MOhm

CMR:

Gleichtaktstörspannungsunterdrückung >80 dB bei 50 Hz und 60 Hz



Baugleichheiten:

ELMES, HEME, LEM und Fluke als Handy GEO



Zubehör optional verfügbar:

Prüfhandgriff mit Startknopf zur ferngesteuerten Zweihandbedienung



Lieferumfang

  • 1 LEM NORMA Handy GEO oder Siemens B4154
  • 1 Gummi-Geräteschutzhülle
  • 1 Messleitungs-Set bestehend aus 1 Paar Messleitungen
  • 1 Bereitschaftskoffer
  • 1 Bedienungsanleitung
