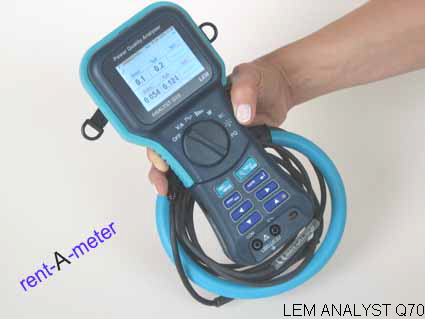

Mieten Sie ganz einfach: LEM ANALYSQ70LEM Analyst Q70

1-phasiger TRMS Netz - Qualitätsanalysator / Power Quality Analyzer

(LEM GmbH)

Mit seiner einmaligen Funktionsvielfalt ist der ANALYST Q70 das ideale Werkzeug für Leistungsmessungen und Netzqualitätsanalysen.

Der ANALYST Q70 vereint die Funktionen eines EN50160- kompatiblen Netzqualitäts-Analysators, eines Oberschwingungs-Analysators, eines Oszilloskops und eines Datenloggers in einem einzigen tragbaren Gerät, das sich durch hohe Betriebssicherheit und leichte Bedienbarkeit auszeichnet.

Besonderheiten:

  • AC Spannungs- und AC Strommessung (mit flexiblem Stromwandler bis 3000 A)
  • Frequenzmessung (für Spannung und Strom)
  • TRMS, Spitzenwert, Crestfaktor, THD, DF, K-Faktor von Transformatoren und Frequenz für Strom und Spannung
  • Oberschwingungen bis zur 50 Harmonischen mit Amplituden- und Phaseninformationen einschließlich Aufzeichnung und Speicherung,
  • Messung von W, VA, VAR, kWHr und Leistungsfaktor auch bei verzerrten Kurvenformen
  • Messung v on AHr und KWHr
  • Aufzeichnung von Spannungsereignissen
  • Anlauf- bzw. Einschaltstrommessung
  • Aufnahmefunktion für Min-, Max- und Mittelwerte
  • EN50160-Berichte mit benutzerdefinierten Parametern
  • Dreiphasenschaltung für symmetrische Belastungen
  • Hintergrundbeleuchtetes Multifunktions-Farbdisplay
  • Benutzerfreundliche Download- und Analysesoftware PQLogView

Mess- und Prüfbereiche

Einheit/Messgröße

Bereiche (autom. Bereichswahl)

Auflösung

Genauigkeit

A

30 A

0,01 A

±1,5 % v. MW ±5 Stellen



300 A

0,1 A





3000 A

1 A



V

115/230/480 automatische Bereichswahl

0,1 V

±0,5 % v. MW ±5 Stellen

W

3,4 kW, 1440 kW

1 W, 1 kW

±2,5 % v. MW ± 5 Stellen

VA

3,4 kVA,1440 kVA

1 VA, 1kVA

±2,5 % v. MW ± 5 Stellen

VAR

3,4 kVAR,1440 kAR

1 VAR, 1kVAR

±2,5 % v. MW ± 5 Stellen

PF

0,3 cap - 0,3 ind

0,01

± 3 Grad

WHr

0 - 10 TWHr

0,1WHr

± 3 % v. MW ±5 Stellen

Technische Daten

Umgebungsbedingungen:



Betriebstemperatur:

0° C bis 50° C

Temperaturkoeffizient (Strom):

± 0,1 % des Messwerts per °C

Lagertemperatur:

-20° bis 60°

Sicherheit:

entsprechend IEC1010-1,

Überspannungskategorie

600 V, CAT III,

Verschmutzungsgrad

2

Gewicht:

500 g

Abmessungen (HxBxT):

225 x 72 x 105 mm

Display:

Transmittierendes LC-Farbdisplay 320 x 240 Pixel (70 mm Diagonale) mit einstellbarer Hintergrundbeleuchtung und Bildschirmschoner

Stromversorgung:



Batterietyp:

6 x AA Alkali MN1500, LR6

Batterielebensdauer:

Typisch 12 Stunden

Externes Netzteil:

12 V, 200 mA

Max. zulässige Spannung:



Strommessung

600 V AC eff. oder DC zwischen (blanke Leiter) unisoliertem Leiter & Erde

Spannungsmessung

600 V AC eff. oder DC zwischen Eingangsklemmen oder zwischen spannungsführendem Leiter & lokalem Erdleiter

Lieferumfang:

  • ANALYST Q70
  • Lemflex flexible Stromzange
  • PC-Schnittstellenkabel
  • Software
  • Netzteil
  • Bereitschaftskoffer
