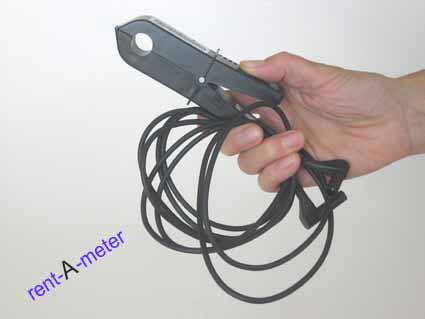

Metrawatt WZ 12C ( Z219C ) Zangenstromsensor
(GMC Gossen - Metrawatt GmbH)
Der Zangenstromsensor WZ 12C ermöglich in weiten Grenzen die galvanisch entkoppelte Messung von Wechselströmen ohne Auftrennen des stromführenden Leiters.
Besonderheiten
- Angespitzte Schnabelwangen zum leichteren Zugriff bei dichter Kabelanordnung
- Sicherheit nach IEC 61010-1 und IEC 61010-2-032
- Geringe Übertragungsfehler
- Durch kleinen Phasenwinkelfehler geeignet für Leistungsmessgeräte
- Kompakt und handlich
- Fest angeschlossene Sicherheitsleitungen
- Spannungsausgang mit 2 umschaltbaren Messbereichen
Der WZ 12C dient als Zubehör für Multimeter, Leistungsmess- und -analysegeräte, Registriergeräte und Datenlogger. Aufgrund der hohen Empfindlichkeit eignet sich der Zangenstromsensor sowohl zur Messung von Fehlerströmen ab 1 mA als auch zur Messung in Anlagen bis 150 A.
Die Konstruktion der Zangenstromwandler berücksichtigt alle Forderungen nach mechanisch robuster Ausführung und nach den neuesten internationalen Sicherheitsstandards.
Durch einen hochwertigen Metallkern werden Wirbelstromverluste reduziert und man erhält bereits bei niedrigen Primärströmen genaue Messergebnisse. Interne Bürdenwiderstände schützen die Sekundärseite gegen Überspannungen bei auftretenden Messkreisunterbrechungen oder bei nicht angeschlossenem Messgerät.
Technische Daten
|
Messbereiche: |
I: 1 mA … 15 A bzw. II: 1 A … 150 A |
|
Frequenzbereich: |
45 – 400 Hz |
|
Übersetzungsverhältnis: |
1 mV/mA bzw. 1 mV/A |
|
Ausgangsbürde: |
> 1 MOhm bzw. > 10 MOhm |
|
Eigenabweichung: |
+/- 3% v. Mw, +/- 0,15 mA bzw. +/- 2% v. Mw, +/- 0,1 A |
|
Frequenzeinfluss: |
+/- 0,15 mA bzw. +/- 2% v. Mw, +/- 0,1 A |
|
Temperatureinfluss: |
+/- 3% v. Mw |
|
Phasenwinkelfehler: |
I: n. definiert bzw. II: 3° … 10° |
|
Max. Überlast: |
300 A dauernd, 750 A dynamisch < 1s |
|
Lehrlaufspannung: |
max. 27 V |
Lieferumfang
- Zangenstromsensor WZ 12C (Z219C)
- Bedienungsanleitung
