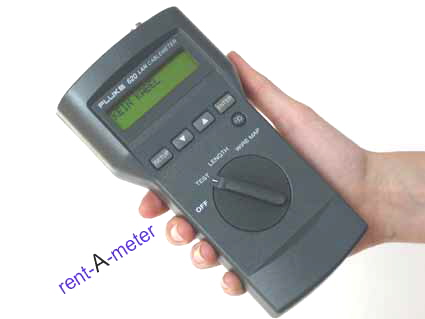

Fluke 620
LAN CableMeter
(Fluke-Networks)
Der LAN CableMeter 620 von Fluke Networks testet die Terminierungen, die Verbindungseigenschaften und den Verlauf sowie die Länge von Kabeln in strukturierten Kabelnetzen
Besonderheiten
- Prüfung direkt nach der Installation durch eine Person
- Prüfung aller LAN-Kabeltypen:
- UTP, STP, FTP, Koax
- Zwei, drei oder vier Aderpaare in Twisted Pair-Kabeln
- Alle UTP-Kabeltypen und Geräte
- Prüfung der End-to-End-Verbindung gemäß Verdrahtungsstandard EIA/TIA 568
- Erkennung von Verdrahtungsfehlern:
- Unterbrechung,
- Kurzschluss,
- Fehlverdrahtung (Kreuzung, Vertauschung, Split Pair)
- Lokalisierung von Verdrahtungs-/Anschlussfehlern (Entfernung zur Unterbrechung oder zum Kurzschluss)
- Messung der Kabellänge 0,5 bis 300 m mit einer Auflösung von 0,5 m
- Bedienerfreundlichkeit:
- Drehknopf zur Testauswahl
- Zweizeiliges LCD-Display mit Hintergrundbeleuchtung
- Der Signaleingang ist gegen Telefonklingeln und Schleifenspannung geschützt. Der Benutzer wird anhand einer Meldung (aktives Kabel) und eines akustischen Warnsignals auf das Problem hingewiesen
- Handheld-Gerät mit langer Batterielebensdauer (50 Stunden im Dauerbetrieb)
Ganz ohne Einsatz eines Remote-Geräts am anderen Kabelende können Sie zuverlässig überprüfen, ob eine Verbindung richtig installiert wurde. Dies ermöglicht es dem Nutzer, Verbindungen systematisch sofort nach der Implementierung zu testen. Am anderen Kabelende ist weder eine Terminierung noch ein Anschlussteil erforderlich
Der 620 erkennt von einem Kabelende aus
- eine Unterbrechung und deren Entfernung (für jedes Paar in einem Twisted Pair-LAN-Kabel),
- einen Kurzschluss und dessen Entfernung,
- ein Split Pair (Bestimmung der tatsächlichen Paarbildung).
Die Möglichkeit, Verbindungen sofort nach der Implementierung zu testen, reduziert den Zeitaufwand für die Installationsarbeiten ganz entscheidend. Falls die Kabelanlage zertifiziert werden muss, wird der abschließende Leistungstest für die einzelnen Kabelkanäle nicht durch Fehlverdrahtungen, Kurzschlüsse oder Unterbrechungen erschwert. Terminierungsfehler der Verdrahtungen können sofort erkannt und behoben werden, ohne dass während der Zertifizierungsarbeiten ein unnötiger Zeitaufwand für die Fehlersuche entsteht.
Prüfung des Kabelverlaufs
Nach Wunsch können Sie an einer fertigen LANVerbindung einen optionalen „Kabelidentifizierer" anschließen. Dies ermöglicht die Prüfung des Kabelverlaufs und die Erkennung bestimmter Fehlverdrahtungstypen, wie beispielsweise vertauschter oder gekreuzter Paare in Twisted Pair-Kabeln.
Der 620 von Fluke Networks ist mit einem zweizeiligen LCD-Display (16 Zeichen pro Zeile) ausgestattet. Die Hintergrundbeleuchtung des Displays gewährleistet eine leichte Lesbarkeit auch bei schwierigen Beleuchtungsverhältnissen.
Der 620 ermöglicht die Arbeit mit drei Anschlusstypen:
- einer RJ45-Buchse für UTP- oder
- FTP-Kabel, einer DB9-Buchse für STP-Kabel (IBMTyp1) und
- einem BNC-Anschluss für Koaxialverbindungen.
Die Stromversorgung erfolgt über zwei AA-1,5-V-Alkali-Batterien. Die Lebensdauer der Batterien beträgt 50 Stunden, wobei der Stromverbrauch der Hintergrundbeleuchtung nicht berücksichtigt ist.
Die Setup-Taste ermöglicht die Auswahl
- eines Kabeltyps,
- eines Verdrahtungsstandards,
- einer Kabelkategorie und
- einer Drahtdicke
für das zu testende Kabel.
Darüber hinaus sind im Setup-Menü die folgenden Optionen verfügbar:
- Aktivierung/Deaktivierung des akustischen PASS/FAIL-Signals
- Anpassung des Anzeigekontrasts
- Gerätekalibrierung für einen bestimmten Kabeltyp
- Auswahl der Maßeinheiten für die Längenanzeige (Fuß oder Meter)
Mit dem Drehschalter können Sie einen von drei Betriebsmodi festlegen:
- Erzeugung eines PASS/FAIL-Berichts für das zu testende Kabel. Im Falle eines FAIL-Ergebnisses werden auf dem Display zusätzliche Diagnoseinformationen angezeigt.
- Anzeige der Länge pro Paar (beim Testen von Twisted Pair-Kabeln)
- Anzeige detaillierter Verdrahtungsinformationen mit Wire Map N E T W O R K S U P E R V I S I O N ™
Lieferumfang:
- LAN CableMeter 620
- Messleitungsset
- ID-Stecker Nummer 1
- Bedienungsanleitung
