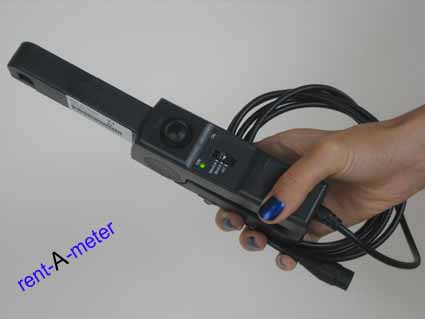

C.A E3N

Präzisions-Gleich- und Wechselstrommesszange

(Chauvin Arnoux)

Die Strommesszange E3N von Chauvin Arnoux ermöglicht die unterbrechungsfreie Messung von

• Strömen bis 100A
• im Frequenzbereich von DC - 100kHz.

Die E3N Gleich- und Wechselstrommesszange ist damit insbesondere zur Wiedergabe der Stromsignalformen in modernen kommerziellen und industriellen Stromversorgungssystemen geeignet.

Die Strommesszange ist für die genaue Reproduktion von Strömen mit Netzfrequenz und bis zur 50. Oberschwingung optimiert.

Mit dem standardmäßigen sicherheitsspezifizierten isolierte BNC-Anschlüsse für 600 Volt kann die Strommesszange z. B. direkt an ein Oszilloskop angeschlossen werden. Ströme lassen sich so mit Sicherheit am Bildschirm beobachten, ohne den Stromkreis zu unterbrechen.

Die Darstellung auf dem Oszilloskop vereinfacht die Interpretation von elektrischen Signalen: Kurvenform, Verzerrungsgrad, Spitzen, Effektivwert usw. sind sofort ersichtlich. Die Benutzung einer schutzisolierten Messzange mit Spannungsausgang über BNC-Stecker gewährleistet optimale Sicherheit bei kürzesten Messzeiten: kein Auftrennen des Stromkreises, keine Schutzisolation des Oszilloskops erforderlich usw..

Mittels optionalen BNC/4-mm-Adapter ist die Strommesszange kompatibel mit jedem Instrument, das Millivolt-Messungen durchführen kann.

Besonderheiten

• Die E3N misst AC- und DC-Ströme nach dem Prinzip des Hall-Effektes - von einigen mA bis zu mehr als 100A.
• Genaue Messung von AC, DC und AC+DC (TRMS) für elektrische, elektronische und Automotive-Anwendungen.
• Abschirmung für hohe Störfestigfestigkeit bei Messungen an elektronischen Motorantrieben und Zündsystemen.
• Konische Zangenform erleichtert Messungen z. B. in beengten Räumen und von Einzelkabeln in Kabelsträngen.
• Geringe Phasenverschiebung für exakte Ergebnisse bei Leistungsmessungen.
• Spannungsausgang im mV-Bereich.

Technische Daten

Bandbreite: DC - 100kHz

Peak Pulse: 100A

Empfindlichkeit: 50mA/div

A/Div Display Anzeige: 50mA - 100A

Max. Durchmesser: 11,8 mm

Anschließbar mit BNC an Oszilloskope

Messung von AC+DC-Signalen für True RMS-Messungen

Batteriebetrieb 9V

Ebenfalls verfügbare baugleiche Zangen anderer Hersteller:

• Tektronix A622
• Fluke 80i – 110s

Lieferumfang

• Strommesszange E3N
• Alu-Bereitschaftskoffer
• Bedienungsanleitung
